Planung und virtuelle Validierung von Multi-Roboterzellen

für Tecnomatix Process Simulate | Siemens PLM

ginero steigert die Effizienz der Multi-Roboterzellen-Planung

Die Herausforderung

Fertigungsroboter folgen den vom Anlagenplaner:innen festgelegten Abläufen. Die heute übliche manuelle Verriegelung von Robotern zur Kollisionsvermeidung in gemeinsam genutzten Arbeitsbereichen:

  • ist zeitaufwändig
  • erfordert hohes Maß an Fachwissen
  • verursacht erhöhtes Risiko von Planungsfehlern
  • führt zu erheblichen Folgekosten aufgrund von Roboterkollsionen, Anlagestillständen oder Anlaufverzögerungen

Die Lösung

ginero automatisiert und vereinfacht die Verriegelungsplanung für Multi-Roboter-Zellen durch:

  • Robuste Algorithmen für optimale Verriegelungsplanung
  • Hohe Benutzerfreundlichkeit um Fehler zu vermeiden
  • Nahtlose Integration in existierende Prozesse
  • Automatisierte Arbeitsabläufe für eine höhere Produktivität
  • Weiterhin volle Kontrolle für Roboterprogrammierer:innen

Sichere Verriegelungsplanung für Multi-Roboterzellen von Automobilanlagen

Maximale Erfolgschancen von Innovationen entlang der Wertschöpfungskette für die Automobilindustrie 4.0

Interlocking Precedence

Konfiguration von Verriegelungsoptionen:

  • Einfache Konfiguration von Fertigungsabläufen per Drag and Drop (nacheinander, parallel, synchronisiert, gruppiert, priorisiert)
  • Visualisierung der Roboteroperationen
  • Automatisierte Generierung von Swept- und Interferenzvolumen

Interlocking Designer

Generierung von Verriegelungslösungen:

  • High-Performance Erzeugung optimaler Verriegelungslösungen auf Basis der Konfiguration
  • Verifikation der Lösungen und Visualisierung in einem Gantt-Diagramm
  • Optimierung der Taktzeit durch Generierung zusätzlicher Bahnpositionen

Interlocking Statistics

Zentrale Datenübersicht:

  • Berechnung der Gesamtauslastung aller Roboter
  • Visualisierung statistischer Daten für den Vergleich von Lösungsalternativen
  • Separate Darstellung von Prozess-, Bewegungs- und Wartezeiten

Interlocking Documentation

Dokumentation inkl. Verriegelungsmatrix:

  • Anschauliche Visualisierung der Roboterverriegelungen
  • Dokumentation von Roboterpfaden und Kenngrößen
  • Exportmöglichkeit einer Verriegelungsmatrix im Excel-Format

Erfahrungsbericht ginero

Virtuelle Validierung von Multi-Roboterzellen

Was unsere Kunden sagen

„Gerade für unerfahrene Programmierer ist ginero eine sinnvolle Unterstützung. Es gibt derzeit keine vergleichbare Lösung.“

Wolfgang Lauss, Roboterprogrammierer bei Siemens AG Österreich

ginero live in Aktion erleben

Offline-Programmierung und Funktionsprüfung | Verriegelungsplanung | Siemens Process Simulate Plugin

ginero Software-Gallerie

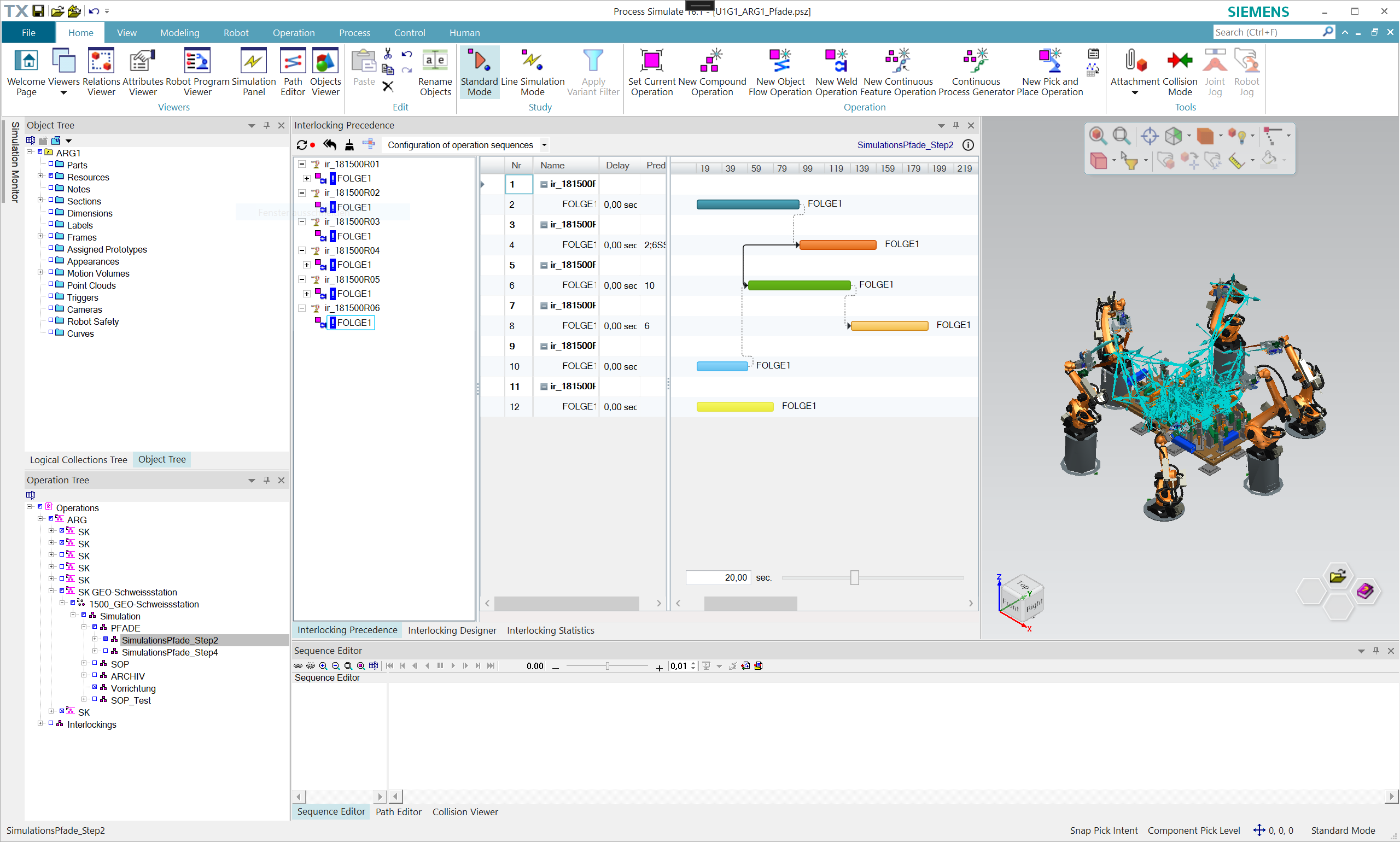

Konfiguration der Vorrangbeziehungen zwischen Robotern

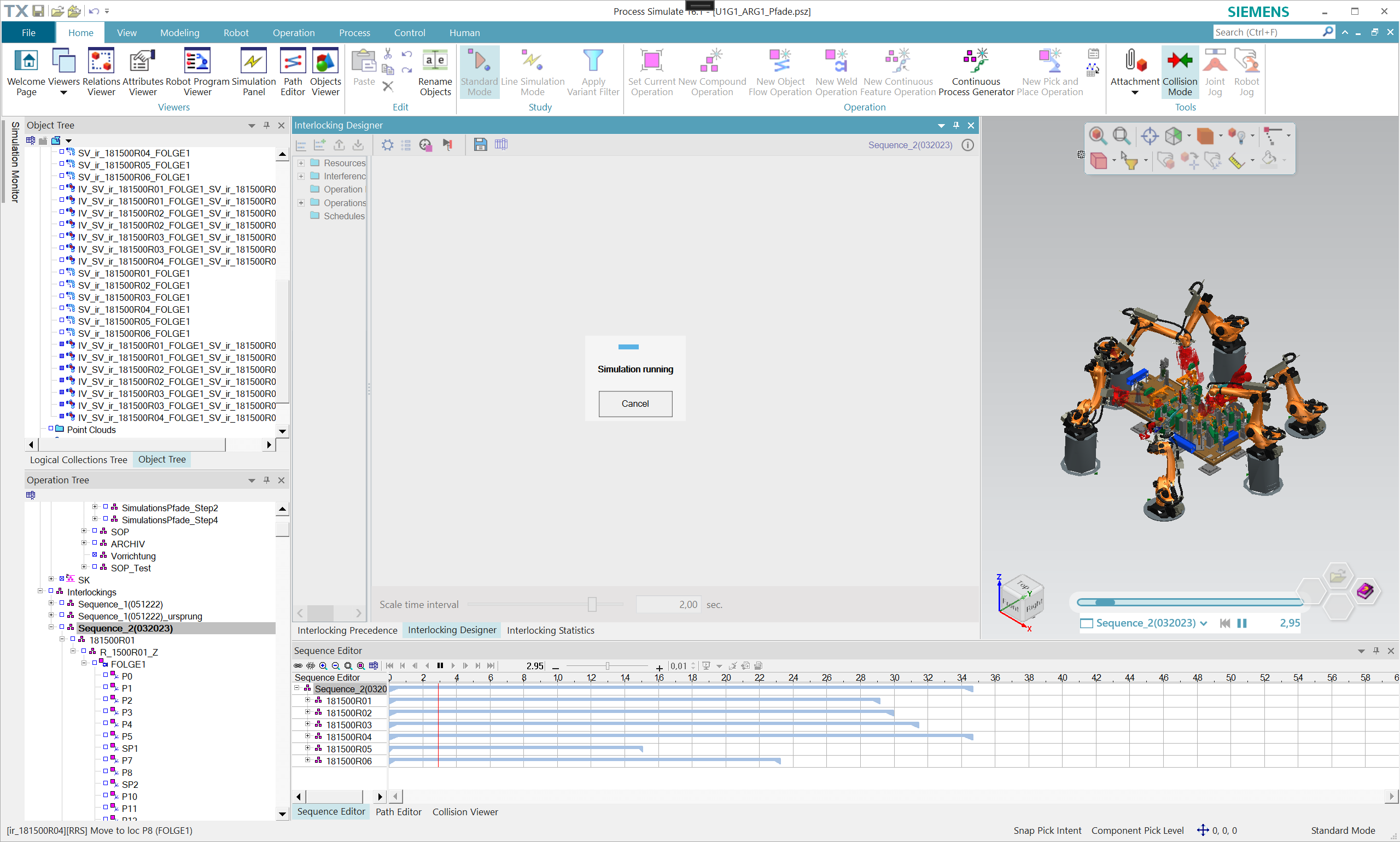

Simulationsbasierte Generierung der Kollisionszonen

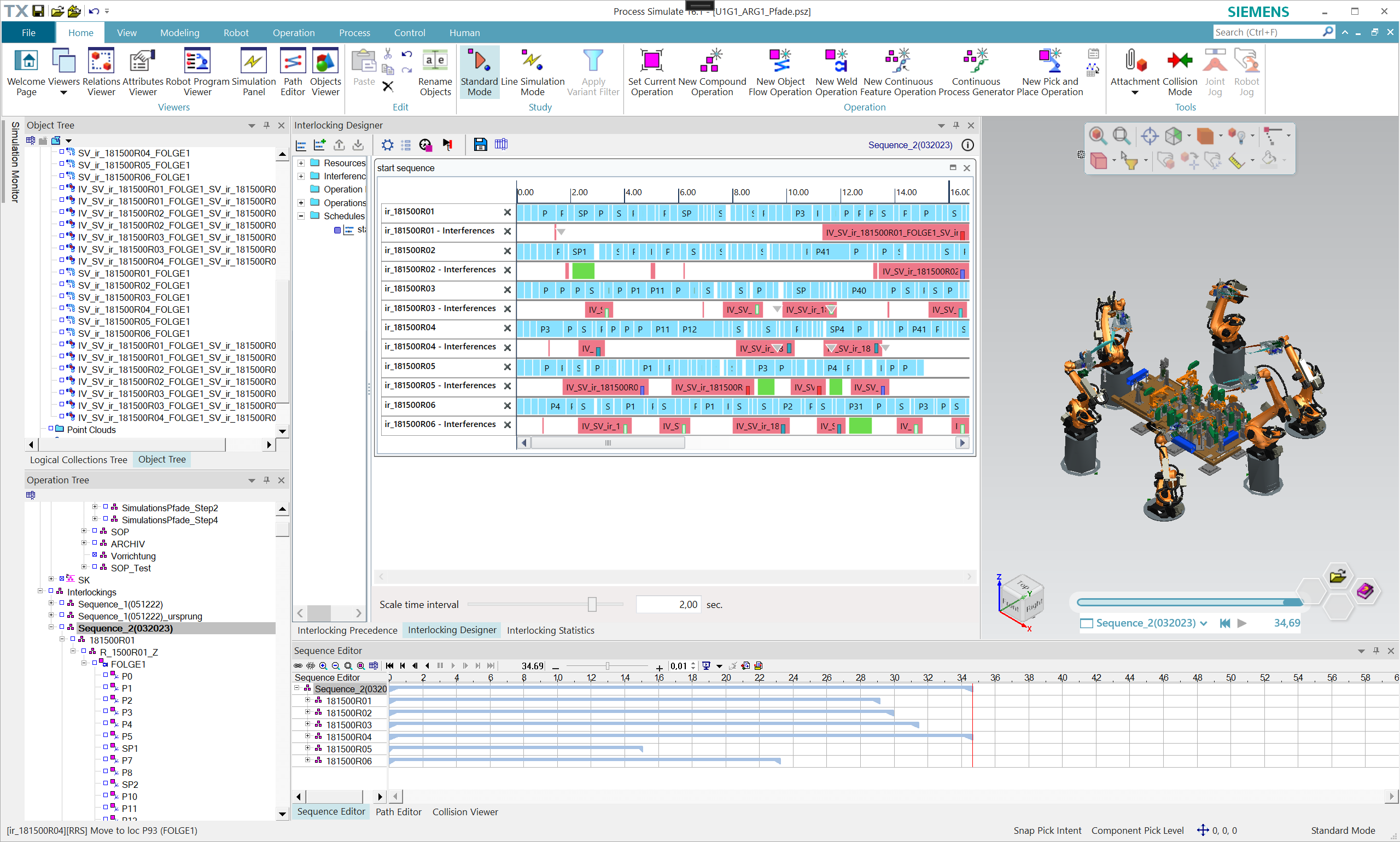

Übersicht der Kollisionen zwischen Robotern

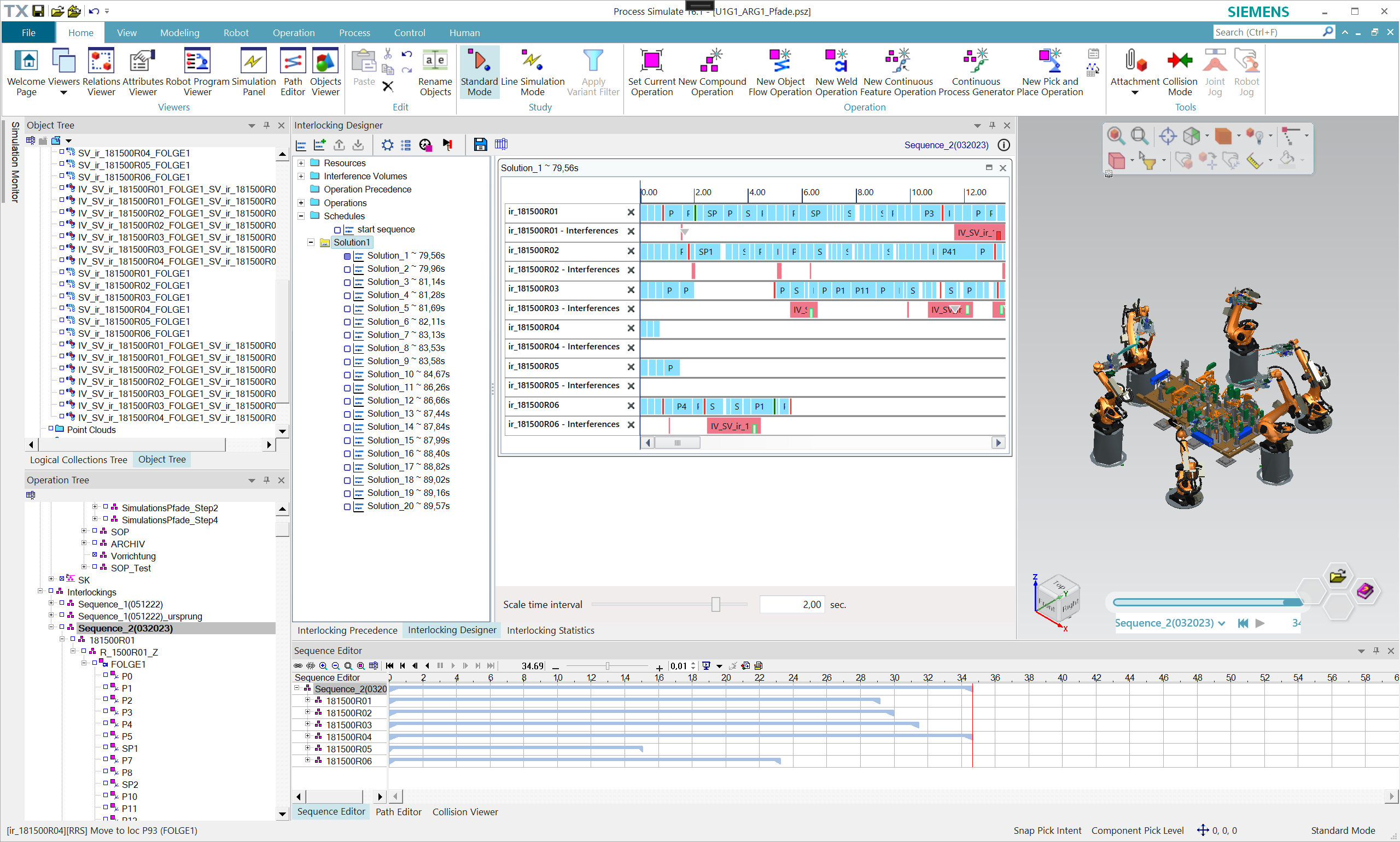

Übersicht der Verriegelungslösungen

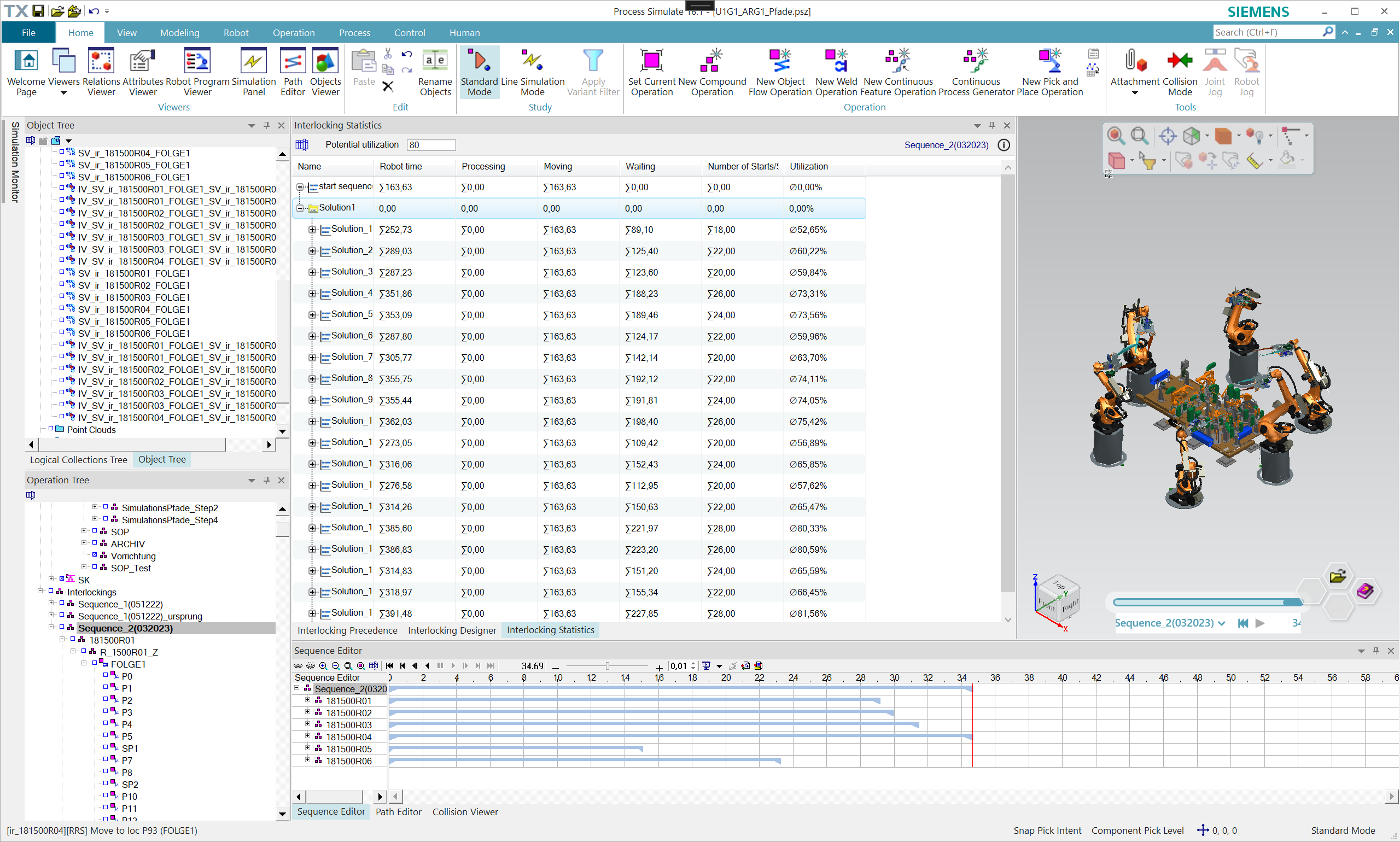

Weitere Details und Statistiken der ausgewählten Verriegelungslösungen

Erfahren Sie mehr von unseren Produktexperten!

Wir freuen uns, mit Ihnen Ihre Use Cases zu besprechen und unsere Lösungen vorzustellen!
